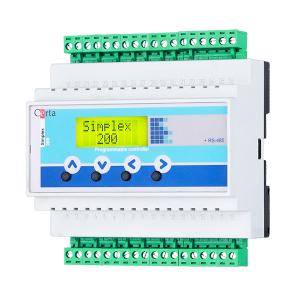

Simplex 200

Simplex 200

Область применения:

Вариант 1. Свободно программируемый контроллер может применяться практически для любых задач автоматизации. Контроллер программируется при помощи диаграмм функциональных блоков (FBD) в среде разработки ViCS.

Вариант 2. Контроллер для систем вентиляции применяется для управления приточно-вытяжной вентиляционной установкой.

Возможно подключение к прибору воздухонагревателя, воздухоохладителя и рекуператора в различных комбинациях по типу и количеству секций.

  • Нагреватели:
    • водяной воздухонагреватель (ВВН) + насос;
    • электрический воздухонагреватель (ЭВН): до 6-ти секций, включая одну с аналоговым управлением, или ШИМ-управлением электронным ключом.
  • Охладители:
    • водяной воздухоохладитель (ВВО) + насос;
    • водяной воздухоохладитель (ВВО) без насоса;
    • компрессорно-конденсаторный блок (ККБ) до 2-х контуров с дискретным управлением;
    • компрессорно-конденсаторный блок с самостоятельной функцией поддержания температуры (выдача сигнала разрешения работы).
  • Рекуперация или рециркуляция:
    • Пластинчатый рекуператор;
    • Роторный регенератор;
    • Камера смешения.

Функции прибора при управлении приточно-вытяжной вентиляцией:

  • Поддержание температуры в приточном воздуховоде или в помещении;
  • Управление приточным и вытяжным вентиляторами;
  • Управление клапаном теплоносителя (0—10) В;
  • ШИМ-ключ управления твердотельным реле электрического воздухонагревателя;
  • Управление электрическим воздухонагревателем аналоговое (0—10) В, дискретное (до 5 секций) или смешанное;
  • Управление клапаном холодоносителя (0—10) В;
  • Управление электроприводом роторного регенератора (0-10) В;
  • Управление байпасной заслонкой пластинчатого рекуператора (0—10) В;
  • Управление воздушными заслонками камеры смешения (0—10) В;
  • Управление циркуляционным насосом;
  • Управление компрессорно-конденсаторнымм блоками;
  • Режим энергосбережения: поддержание температуры обратного теплоносителя при выключенном вентиляторе;
  • Автоматический или ручной выбор режимов «нагрев» — «охлаждение»;
  • Предварительный прогрев водяного воздухонагревателя в зимнем режиме перед пуском вентилятора;
  • Защита от замораживания водяного воздухонагревателя;
  • Защита электронагревателя от перегрева;
  • N-минутный, с момента подачи команды «стоп», съем остаточного тепла с электрического воздухонагревателя путем задержки отключения приточного вентилятора;
  • Возможность автоматического перезапуска системы после сбоя по питанию или после отключения по угрозе замораживания водяного воздухонагревателя;
  • Возможность работы по графику снижения температуры и включения/выключения;
  • Возможность работы в сети по протоколу MODBUS.

Особенности прибора:

  • Прибор предназначен для крепления на DIN-рейку;
  • Дискретные выходы – 6 контактов электромагнитных реле + 1 электронный ШИМ-ключ.
  • Аналоговые выходы (0-10 В) - 3.
  • Аналогово-дискретные входы (Т/D) - 6.
  • Аналогово-дискретные входы (Т/D/U) - 2.
  • Дискретные входы (D) - 4. На этих входах возможен подсчет импульсов длительностью от 50 мс.
  • Интерфейс RS-485 (протокол ModBus RTU).

Схема внешних подключений:

Схема подключения
