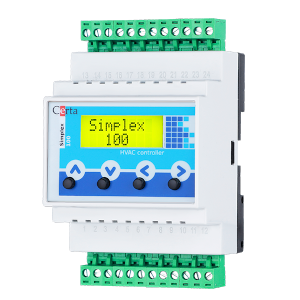

Simplex 100

Область применения: управление приточной или приточно-вытяжной вентиляционной установкой.

Возможно подключение к прибору воздухонагревателя и воздухоохладителя в различных комбинациях по типу и количеству секций.

• Нагреватели:
  • водяной воздухонагреватель (ВВН) + насос;
  • электрический воздухонагреватель (ЭВН) до 4-х секций, включая одну с аналоговым управлением.
• Охладители:
  • водяной воздухоохладитель (ВВО) + насос;
  • водяной воздухоохладитель (ВВО) без насоса;
  • компрессорно-конденсаторный блок (ККБ) до 2-х контуров с дискретным управлением (выдача сигнала разрешения работы).
• Рекуперация или рециркуляция:
  • Пластинчатый рекуператор;
  • Роторный регенератор;
  • Камера смешения.

Функции прибора:

• Поддержание температуры в приточном воздуховоде или в помещении;
• Управление приточным вентилятором;
• Управление клапаном теплоносителя (0—10) В;
• Управление клапаном холодоносителя (0—10) В;
• Управление циркуляционным насосом;
• Управление компрессорно-конденсаторным блоком;
• Управление электрическим воздухонагревателем аналоговое (0—10) В, дискретное (до 3 секций) или смешанное;
• Управление электроприводом роторного регенератора (0-10) В;
• Управление байпасной заслонкой пластинчатого рекуператора (0—10) В;
• Управление воздушными заслонками камеры смешения (0—10) В;
• Режим энергосбережения: поддержание температуры обратного теплоносителя при выключенном вентиляторе;
• Автоматический или ручной выбор режимов «зима» — «лето»;
• Предварительный прогрев водяного воздухонагревателя в зимнем режиме перед пуском вентилятора;
• Защита от замораживания водяного воздухонагревателя;
• Защита электронагревателя от перегрева;
• N-минутный, с момента подачи команды «стоп», съем остаточного тепла с электрического воздухонагревателя путем задержки отключения приточного вентилятора;
• Возможность автоматического перезапуска системы после сбоя по питанию или после отключения по угрозе замораживания водяного воздухонагревателя;
• Возможность работы по графику снижения температуры и включения/выключения;

Особенности прибора:

• Прибор предназначен для крепления на DIN-рейку;
• Дискретные выходы – 5 контактов электромагнитных реле
• Аналоговые выходы - 2 х (0-10 В).
• Аналогово-дискретные входы (Т,D) - 5.
• Дискретные входы (D) - 4. На этих входах возможен подсчет импульсов длительностью от 50 мс.

Схема внешних подключений:
